Поперечно-точные градирни (Закрытые стальные градирни)
  • Поперечно-точные градирни (Закрытые стальные градирни)
  • Поперечно-точные градирни (Закрытые стальные градирни)
Описание

Теплообмен в поперечно-точных градирнях закрытого типа происходит в чистых условиях. Большой выбор материалов и параметров градирен данного типа позволяет использовать их в системах вентиляции и кондиционирования воздуха помещений различного назначения. Конструкция оборудования предотвращает образование накипи. А также градирни отличаются стабильностью функционирования и длительным сроком эксплуатации.

Принцип работы

Горячая жидкость (вода, масло и т.д.) циркулирует по трубчатому змеевику. Распыляемая вода стекает по ПВХ оросителю и распыляется на змеевик. В ходе контакта с воздухом происходит теплообмен и трубы охлаждаются, что приводит к уменьшению температуры в целом.

Модельный ряд

Указанные параметры относятся к стандартной продукции. Кроме того, мы оказываем услуги изготовления нестандартной продукции на заказ.

Параметры поперечно-точных градирен (закрытых стальных градирен)

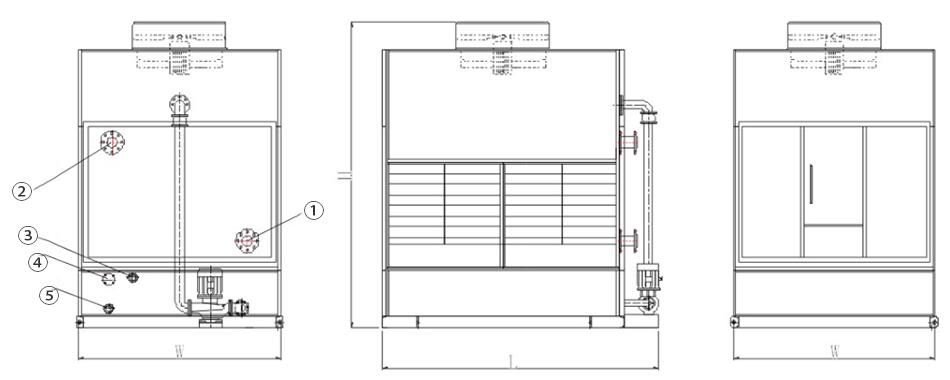

Поперечно-точные градирни (Закрытые стальные градирни)

1. Водовпуск
2. Выходное отверстие для воды

3. Водоналивная труба
4. Переливной патрубок

5. Сливная труба

Рабочие условия
  • Температура воды на впуске: T1=37℃
  • Температура отработанной воды: T2=32℃
  • Температура по влажному термометру: TWB=28℃
  • Температура сухого термометра: T=31.5℃
  • Атмосферное давление: P=99.4KPa
Модель Габариты (мм) Мощность вентилятора Мощность насоса Диаметр впускного/ выпускного отверстия для воды Диаметр водоналивной трубы Диаметр сливной трубы Транспортировочный вес
Д Ш В (кВт) (кВт) (мм) (мм) (мм) (кг)
LYH-6 1360 1030 1850 1.1 0.2 32 25 32 290
LYH-8 1360 1030 1850 1.1 0.2 32 25 32 310
LYH-10 1360 1030 1850 1.1 0.55 32 25 32 335
LYH-15 2350 1280 2350 1.1 0.55 50 25 32 600
LYH-20 2350 1280 2450 1.5 0.55 50 25 32 725
LYH-25 2350 1280 2500 1.5 0.55 50 25 32 815
LYH-30 2660 1400 2500 2.2 0.75 65 25 32 925
LYH-35 2660 1400 2600 2.2 0.75 65 25 32 1010
LYH-40 2660 1400 2600 3 0.75 80 25 50 1100
LYH-50 2800 1750 2650 3 0.75 80 25 50 1400
LYH-60 2800 1750 2700 4.4 0.75 100 32 50 1510
LYH-70 2900 2060 2800 4.4 1.5 100 32 50 1900

Примечание: Указанные выше данные относятся к медным катушкам. Материал определяется характеристиками используемой жидкости.

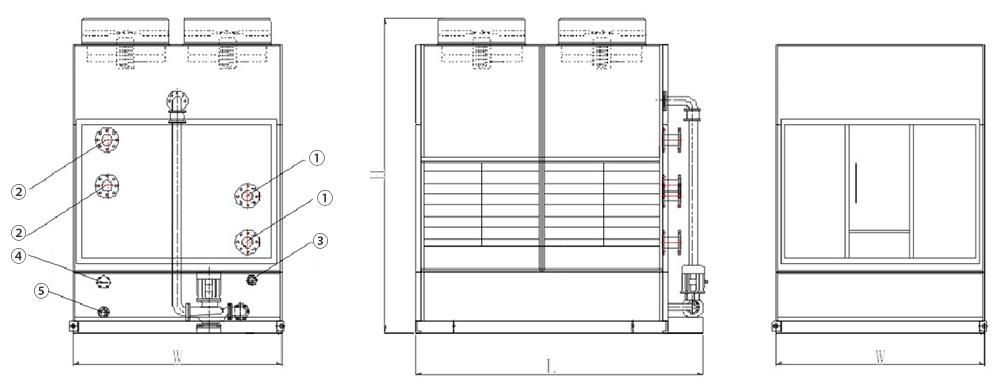

Поперечно-точные градирни (Закрытые стальные градирни)

1. Водовпуск
2. Выходное отверстие для воды

3. Водоналивная труба
4. Переливной патрубок

5. Сливная труба

Рабочие условия
  • Температура воды на впуске: T1=37℃
  • Температура отработанной воды: T2=32℃
  • Температура по влажному термометру: TWB=28℃
  • Температура сухого термометра: T=31.5℃
  • Атмосферное давление: P=99.4KPa
Модель Габариты (мм) Мощность вентилятора Мощность насоса Диаметр впускного/ выпускного отверстия для воды Диаметр водоналивной трубы Диаметр сливной трубы Транспортировочный вес
Д Ш В (кВт) (кВт) (мм) (мм) (мм) (кг)
LYH-80 3200 2060 2800 6 1.5 100 32 50 1990
LYH-90 3200 2260 2800 8.8 2.2 125 32 50 2160
LYH-100 3800 2260 3000 8.8 2.2 125 32 50 2320
LYH-125 3800 2260 3050 8.8 2.2 100*2 32 50 2780
LYH-150 4800 2500 3100 13.2 2.2 100*2 32 50 3511
LYH-175 4800 2700 3150 13.2 3 125*2 32 50 4232
LYH-200 4800 2700 3150 17.6 4.4 125*2 32 65 4460
LYH-225 5400 3000 3200 17.6 4.4 100M 32 65 4900
LYH-250 5400 3000 3650 17.6 4.4 100M 32 65 5260
LYH-275 6000 3200 6750 22 4.4 100*4 32 65 5718
LYH-300 6000 3200 3950 22 4.4 100*4 32 65 5990

Примечание: Указанные выше данные относятся к медным катушкам. Материал определяется характеристиками используемой жидкости.
