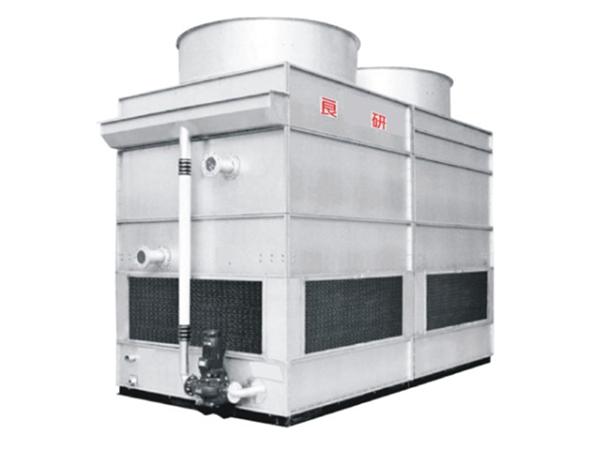

Противоточные градирни (Стальные градирни с закрытым водяным контуром)
Противоточные градирни (Стальные градирни с закрытым водяным контуром)
Описание

В противоточных градирнях с закрытым водяным контуром воздух поступает через жалюзи в нижней части устройства. Закрытая структура обеспечивает градирне ряд преимуществ. Вода не испаряется, а в силу низкой концентрации кальция и магнезия не образуются карбонатно-кальциевые и карбонатно-магниевые включения. Компактность оборудования позволяет решить проблему ограниченности пространства, а отличные характеристики градирни делают возможными сокращение издержек и увеличение срока службы оборудования.

Принцип работы

Вода, масло или другая жидкость циркулирует внутри изогнутых труб, в которые также попадает теплоноситель. Через впускную сетку в нижней части градирни поступает воздух и движется в противоположном направлении относительно потока воды. Небольшое количество воды испаряется и поглощает тепло, а горячий и влажный воздух выпускается в атмосферу через вытяжной вентилятор в верхней части градирни. Остаточная вода поступает в специальный водосборный резервуар и перекачивается насосом в водораспределительную систему, после чего может быть использована повторно.

Ассортимент моделей

Ниже представлены основные параметры наших противоточных градирен. Кроме того, возможно изготовление оборудования на заказ.

Модельный ряд противоточная градирня (Стальная градирня с закрытым водяным контуром)

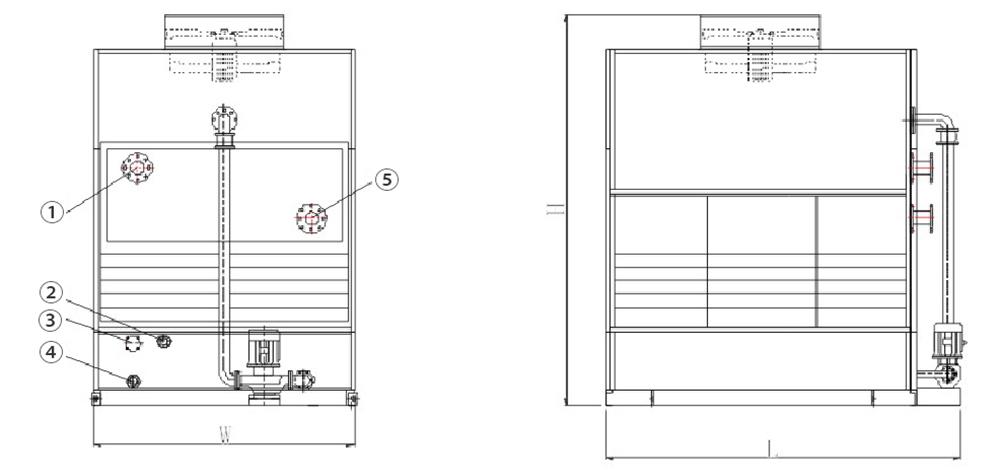

Противоточные градирни (Стальные градирни с закрытым водяным контуром)

1. Входное отверстие для воды
2. Выходное отверстие для воды

3. Водозаливная труба
4. Сливная труба

5. Выпускная труба

Рабочие условия
  • Температура воды на впуске: T1=37℃
  • Температура отработанной воды: T2=32℃
  • Температура по влажному термометру: TWB=28℃
  • Температура сухого термометра: T=31.5℃
  • Атмосферное давление: P=99.4KPa
Модель Габариты (мм) Приблизительный вес (кг) Мощность вентилятора Мощность насоса Диаметр входного/ выходного отверстия трубы
Д Ш В Наиб.тяжелая деталь Транспортировка Эксплуатация (кВт) (кВт) (мм)
LYN-5 1260 990 2000 278 360 576 1.1 0.55 32
LYN-8 1260 990 2000 326 410 656 1.1 0.55 32
LYN-15 2010 1200 2000 543 685 1109 1.5 0.75 50
LYN-25 2010 1200 2000 712 890 1420 1.5 0.75 50
LYN-30 2500 1200 2000 805 995 1611 2.2 1.1 65
LYN-40 2500 1200 2000 928 1160 1879 2.2 1.1 80
LYN-50 2500 1200 2000 1020 1275 2040 3 1.5 80
LYN-60 2500 1510 2600 1160 1450 2320 2.2*2 1.5 100

Примечание: Вышеуказанные данные относятся к медным нагревательным трубам. Материал определяется свойствами используемой жидкости.

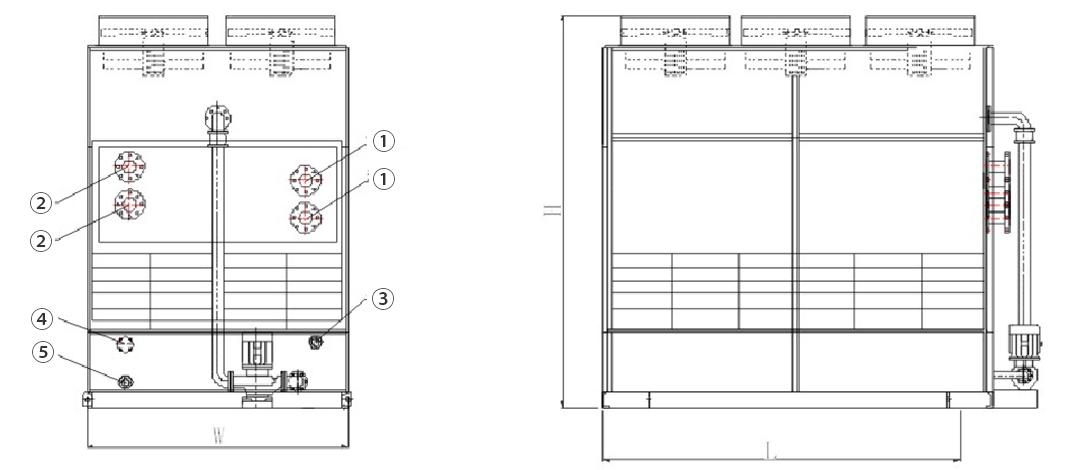

Противоточные градирни (Стальные градирни с закрытым водяным контуром)

1. Входное отверстие для воды
2. Выходное отверстие для воды

3. Водозаливная горловина
4. Сливная труба

5. Выпускная труба

Рабочие условия
  • Температура воды на впуске: T1=37℃
  • Температура отработанной воды: T2=32℃
  • Температура по влажному термометру: TWB=28℃
  • Температура сухого термометра: T=31.5℃
  • Атмосферное давление: P=99.4KPa
Модель Габариты (мм) Приблизительный вес (кг) Мощность вентилятора Мощность насоса Диаметр входного/ выходного отверстия трубы
Д Ш В Наиб.тяжелая деталь Транспортировка Эксплуатация (кВт) (кВт) (мм)
LYN-70 2500 1510 2600 1377 1700 2737 2.2*2 2.2 100
LYN-80 2500 1510 2600 1560 1950 3120 2.2*2 2.2 100
LYN-100 3000 1510 3000 2162 2700 4370 3*2 3 125
LYN-125 3000 1510 3000 2568 3270 5136 3*2 3 150
LYN-175 3910 2000 3560 3321 4100 6642 4*3 4.4 250
LYN-200 3910 2210 3600 3688 4610 7422 4*3 4.4 80*8
LYN-250 4300 2520 3600 4712 5890 9420 4*4 6 100*8
LYN-275 4300 2520 3600 5200 6500 10400 4*4 6 80*16

Примечание: Вышеуказанные данные относятся к медным нагревательным трубам. Материал определяется свойствами используемой жидкости.
